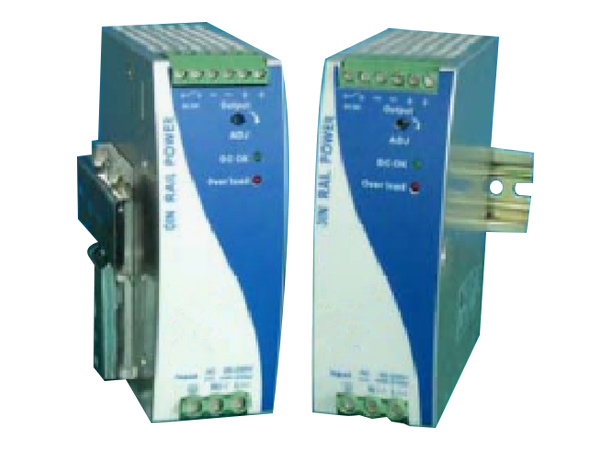

240W 单相工业 U 型槽 DIIN RAIIL 电源

  • 所属分类:产品展示
  • 浏览次数:764次
  • 发布日期:2021/11/9 10:32:50
  • 产品概述

型号

ZLS240

输入参数

输入电压范围


85-264VAC 或 88-370VDC
注:最高输入可达 AC315V/DC440V;超出额定值,PF 值降低(AC)


输入电流

2.5A/115VAC ; 1.3A /230VAC

频率范围

47 - 63 Hz

转换效率

92%typ

浪涌电流

8Atyp /115VAC 15Atyp/230VAC (冷态时)

漏电流

2mA max/2 4 0VAC

输出参数

输出直流电压

单路 12V/15V/24V/48V

额定输出电流

I=240W/Vout

输出电流范围

0 ~ IN

额定功率

240W

输出纹波

< 100mVp-p

电压调整范围

-10%/+15%

电压允许公差范围

+/-1.0%

电压调整率

+/-1.0%

负载调整率

+/-1.0%

启动,上升,保持时间

500ms, 70ms, 30ms 满载条件

保护功能

过载保护


保护类型: 恒流保护,电流范围 110~140%(额定值),输出电压小于 80%(±
5%),欠压指示灯亮,同时故障告警继电器闭合,故障消失后自动复位注意事项: 避免电源处于短路或过流状态超过 5min


过压保护

120%-140%Vout/截止式

高温保护


100℃+/-5℃ (PTC) 检测变压器内部温度
保护类型: 高温关机保护,温度下降后自动复位


环境要求

工作环境温度,湿度

-25 ~ +60℃ / 20 ~ 90% 相对湿度无冷凝水

储存温度,湿度

-40 ~ +85℃, 10 ~ 95% RH

温度系数

+/-0.03% (0 ~ 50℃)

振动试验

10 ~ 500Hz, 2G 10min/1cycle, 60min. 每次沿 X, Y, Z 轴


安规
EMC


安全标准

满足 UL508, TUV EN60950-1

冲击强度

I/P-O/P: 2.5KVAC I/P-FG: 2.5KVAC O/P-FG: 0.5KVDC

绝缘电阻

I/P-O/P, I/P-FG, O/P-FG 100M Ohms/500VDC

EMI 传导与辐射

满足 EN55011(CISPR11), EN55022(CISPR22), Class B

谐波电流

满足 EN61000-3-2,3

EMS 抗扰度


满足 EN61000-4-2,3,4,5,6,8,11, ENV50204, EN55024,
EN61000-6-2(EN50082-2) 重工业标准, 标准 AGB/T 14598.13 快速瞬变 Ⅳ级IEC 60255-22-5 浪涌 Ⅳ级


其他

平均无故障时间

120Khrs min. MIL-HDBK-217F (25℃)

尺寸

62*124*108mm (W * H * D)

包装

0.85Kg; 18pcs/11kg/1.1CUFT

备注


1. 未特别标明的参数都是在 230V 交流输入, 额定负载和 25℃的环境温度下测出的。
2. 纹波或噪音是用波段为 20MHz 的示波器,并带有 12〃双绞线并联一个 0.1uf 和 47uf 电容来测量。3. 公差: 包括启动公差, 电压调整率和负载调整率。4. 电源被认为是一个安装在最终设备上的元器件。最终设备必须重新确认其满足 EMC 的各项指令。
